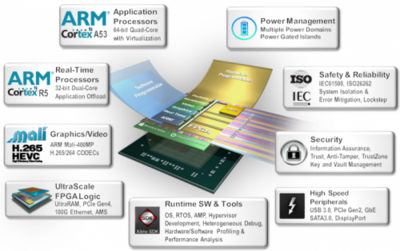

隨著嵌入式系統向高性能、高集成度、高靈活性的方向發展，異構計算與全可編程架構的結合已成為前沿趨勢。米爾科技推出的MYD-CZU3EG開發套件，正是這一趨勢下的杰出代表。它搭載了Xilinx Zynq UltraScale+ MPSoC系列中極具代表性的XCZU3EG芯片，將ARM Cortex-A53多核應用處理器、Cortex-R5實時處理器與Artix架構的可編程邏輯（FPGA）緊密集成，為開發者提供了一個功能強大且極具靈活性的軟硬件協同開發平臺。本文將從應用軟件開發的視角，深度解析這套“奢華”套件的開發體驗、潛力與挑戰。
一、 開發環境搭建：專業與便捷的平衡
MYD-CZU3EG的軟件開發根植于強大的Xilinx Vitis統一軟件平臺。對于應用軟件開發者而言，起點通常是基于Vitis或Petalinux構建定制的Linux操作系統鏡像。套件提供的豐富資料，包括原理圖、PCB文件及預編譯的鏡像，極大降低了入門門檻。開發者可以快速在SD卡上啟動一個功能完整的Ubuntu或Petalinux系統，并通過千兆以太網、USB、UART等接口與開發板交互。
真正的“奢華”體驗在于其深度定制能力。開發者可以利用Petalinux工具鏈，從內核驅動、設備樹到根文件系統進行全方位裁剪與配置，以精確匹配特定應用的需求。Vitis平臺則進一步將ARM側的裸機或Linux應用開發、FPGA側的硬件加速內核（通過HLS或RTL開發）以及兩者間的通信（如AXI總線）整合在同一個工程中，實現了真正的軟硬件協同設計與調試。
二、 異構編程模型：釋放硬件潛力的關鍵
MYD-CZU3EG的核心魅力在于其異構架構。應用軟件開發不再局限于ARM處理器，而是需要考慮如何高效利用FPGA可編程邏輯作為硬件加速單元。
- 標準應用開發：對于運行在Cortex-A53 Linux環境的上層應用，開發體驗與通用ARM開發板類似。開發者可以使用C/C++、Python等語言，調用豐富的開源庫，開發圖形界面（通過板載HDMI）、網絡服務或文件操作等應用。強大的四核A53處理器為復雜的算法和多媒體處理提供了充足的算力基礎。
- 硬件加速集成：當遇到性能瓶頸（如圖像處理、加密解密、實時信號處理算法）時，開發者可以將計算密集型函數通過Vitis HLS（高層次綜合）或傳統的Vivado HDL流程，實現為FPGA硬件加速IP核。通過Vitis提供的XRT（Xilinx Runtime）API，在主機（ARM）應用程序中，可以像調用動態庫一樣輕松地調用這些加速內核，并管理數據傳輸（通過PL側的DDR控制器或高效AXI接口）。這種“主控+加速”的模式，能帶來數十倍甚至更高的能效比提升。
- 實時處理與低延遲控制：Cortex-R5核心的存在，為時間關鍵型任務（如工業通信協議棧、電機控制）提供了安全的隔離運行環境。開發者可以編寫裸機或基于FreeRTOS的實時程序，與A53上運行的非實時Linux系統并行不悖，并通過片上存儲器或寄存器進行低延遲通信。
三、 應用場景與開發實例
得益于其全可編程的靈活性，MYD-CZU3EG套件在多個領域具有廣闊的應用前景：
- 機器視覺與AI邊緣計算：在ARM端運行OpenCV或深度學習推理框架（如TensorFlow Lite），同時將圖像預處理（如去噪、畸變校正）或特定算子（如卷積）在FPGA中硬化，實現高速、低功耗的視覺處理流水線。
- 高速通信與網絡處理：利用FPGA實現自定義的網絡協議棧、數據包過濾或高速接口（如Camera Link），由ARM進行上層協議解析與控制，非常適合5G前傳、工業網關等設備。
- 高端儀器與控制系統：結合R5核的實時性和FPGA的精確時序控制能力，開發數字電源、電機驅動或自動化測試設備。
以一個簡單的圖像濾鏡加速為例，開發流程可概括為：在Vitis HLS中編寫灰度轉換或邊緣檢測算法并生成IP -> 在Vivado中搭建ARM與FPGA的互聯系統 -> 使用Vitis編譯生成FPGA比特流和ARM端可執行文件 -> 在MYD-CZU3EG板上，通過XRT API將圖像數據發送至FPGA加速并取回結果。整個過程體現了軟硬協同的完整閉環。
四、 挑戰與思考
盡管功能強大，但MYD-CZU3EG的開發也面臨一些挑戰：
- 學習曲線陡峭：開發者需要同時理解嵌入式Linux、ARM多核編程、FPGA設計以及異構通信機制，對知識和技能棧要求較高。
- 調試復雜性：軟硬件聯合調試，尤其是追蹤數據在PS（處理系統）與PL（可編程邏輯）之間的交互，需要熟練使用Vitis Analyzer、邏輯分析儀（ILA）等高級工具。
- 資源權衡：如何在有限的PL資源（XCZU3EG的Logic Cells約15.4萬）、功耗和性能之間取得最優平衡，是設計中的永恒課題。
五、
米爾MYD-CZU3EG開發套件絕非普通評估板，它是一個面向未來復雜嵌入式系統的“全功能實驗室”。在應用軟件開發層面，它提供了從傳統嵌入式Linux到前沿軟硬件協同計算的平滑過渡路徑。其“奢華”之處不僅在于硬件配置的豪華，更在于它賦予開發者的一種“終極控制權”——能夠根據應用需求，從晶體管級到應用軟件層，自由地定義和優化整個計算架構。對于追求極致性能、能效和靈活性的研發團隊而言，深入掌握MYD-CZU3EG的軟件開發，無疑是搶占下一代智能設備制高點的關鍵一步。它不僅是開發工具，更是實現創新思想的強大畫布。
